在現代工業中，閥門作為流體控制系統中的關鍵部件，其設計與功能直接影響到整個系統的效率和安全性。氣動襯氟蝶閥因其卓越的防腐性能和靈活的操作方式，廣泛應用于化工、制藥、食品等多個行業。本文將通過詳細的內部結構圖解，帶您一探氣動襯氟蝶閥的奧秘。

一、氣動襯氟蝶閥概述

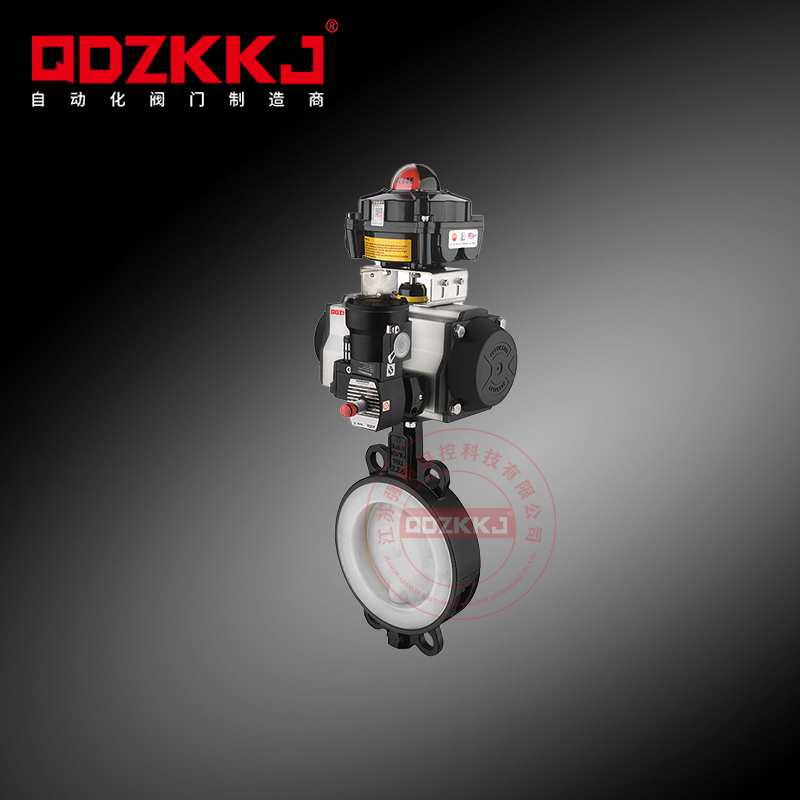

氣動襯氟蝶閥是一種利用氣動執行機構驅動蝶板進行開啟或關閉操作的閥門，其關鍵部件襯有氟塑料，具有優異的耐腐蝕性。其主要結構包括閥體、蝶板、閥桿、密封圈和氣動執行機構。

二、氣動襯氟蝶閥內部結構圖解

1.閥體

氣動襯氟蝶閥的閥體通常由鑄鐵或不銹鋼材料制成，內部襯有一層氟塑料（如PTFE、FEP等），以提供良好的耐腐蝕性能。閥體的設計需確保流體流動順暢，減少流體阻力，同時承受一定的壓力和溫度。

2.蝶板

蝶板是氣動襯氟蝶閥的核心部件，通過旋轉動作來控制流體的通斷。蝶板也襯有氟塑料，防止流體介質對其侵蝕。蝶板通常采用雙偏心或三偏心設計，以減少啟閉時的摩擦力，提高密封性能。

3.閥桿

閥桿連接蝶板與氣動執行機構，傳遞執行機構的驅動力使蝶板旋轉。為保證操作的靈活性和耐久性，閥桿通常采用不銹鋼或其他高強度材料制成，并進行防腐處理。

4.密封圈

密封圈位于閥體和蝶板之間，確保閥門在關閉狀態下的嚴密性。氣動襯氟蝶閥的密封圈一般由氟塑料制成，具有優異的耐高溫和耐化學腐蝕性能，確保在各種苛刻工況下的穩定運行。

5.氣動執行機構

氣動執行機構是氣動襯氟蝶閥的驅動裝置，通過壓縮空氣作為動力源，驅動閥桿及蝶板旋轉。氣動執行機構包括氣缸、活塞、控制閥等組件，其設計決定了閥門的響應速度和操作精度。

三、氣動襯氟蝶閥的工作原理

氣動襯氟蝶閥的工作原理基于氣動執行機構通過氣源壓力驅動閥桿旋轉，從而帶動蝶板開啟或關閉。具體操作過程如下：

開啟過程：當控制系統發出開啟信號時，氣動執行機構的控制閥打開，壓縮空氣進入氣缸推動活塞運動，帶動閥桿和蝶板旋轉至開啟位置。

關閉過程：當控制系統發出關閉信號時，控制閥關閉，氣缸內的壓縮空氣通過排氣口排出，活塞在彈簧力的作用下回位，帶動閥桿和蝶板旋轉至關閉位置。

通過上述操作，氣動襯氟蝶閥能夠?qū)崿F(xiàn)對流體介質的精確控制，適用于各種復雜工況。

四、氣動襯氟蝶閥的優勢與應用

1.優異的耐腐蝕性能

氣動襯氟蝶閥的閥體和關鍵部件均襯有氟塑料，使其在強酸、強堿等腐蝕性介質中具有極高的穩定性。相比傳統閥門，襯氟蝶閥在化工、制藥等行業中表現尤為出色，能夠有效延長使用壽命，減少維護成本。

2.高效的操作性能

氣動執行機構的應用，使得氣動襯氟蝶閥具有快速響應和精確控制的特點。其啟閉時間短，適用于頻繁操作的工況，且自動化程度高，便于集成到現代化的控制系統中，提高整體操作效率。

3.簡單的結構設計

氣動襯氟蝶閥結構相對簡單，零部件數量少，維護方便。其緊湊的設計使得安裝空間要求低，適用于各種安裝環境，特別是在空間受限的場合尤為適用。

五、氣動襯氟蝶閥的維護與保養

盡管氣動襯氟蝶閥具有高耐用性，但為了保證其長期穩定運行，定期的維護保養是必不可少的。以下是一些維護建議：

定期檢查密封圈：密封圈作為關鍵密封部件，應定期檢查其磨損情況，及時更換以保證密封性能。

清潔氣動執行機構：氣動執行機構的氣缸和活塞需要保持清潔，防止灰塵和雜質進入影響其正常工作。

潤滑閥桿：定期對閥桿進行潤滑，減少摩擦，提高操作靈活性和耐久性。

檢查氣源：確保氣源壓力穩定，避免因氣源問題導致閥門操作異常。

六、結論

氣動襯氟蝶閥憑借其優異的耐腐蝕性能、高效的操作性能和簡單的結構設計，成為工業流體控制系統中的重要選擇。通過本文的詳細圖解和解析，相信讀者對氣動襯氟蝶閥的內部結構和工作原理有了更深入的了解。

在選擇和使用氣動襯氟蝶閥時，了解其內部結構和工作原理，不僅有助于正確選型，還能在實際應用中發揮其性能。希望本文對您的工作和學習有所幫助，助您在工業領域取得更大的成就。
