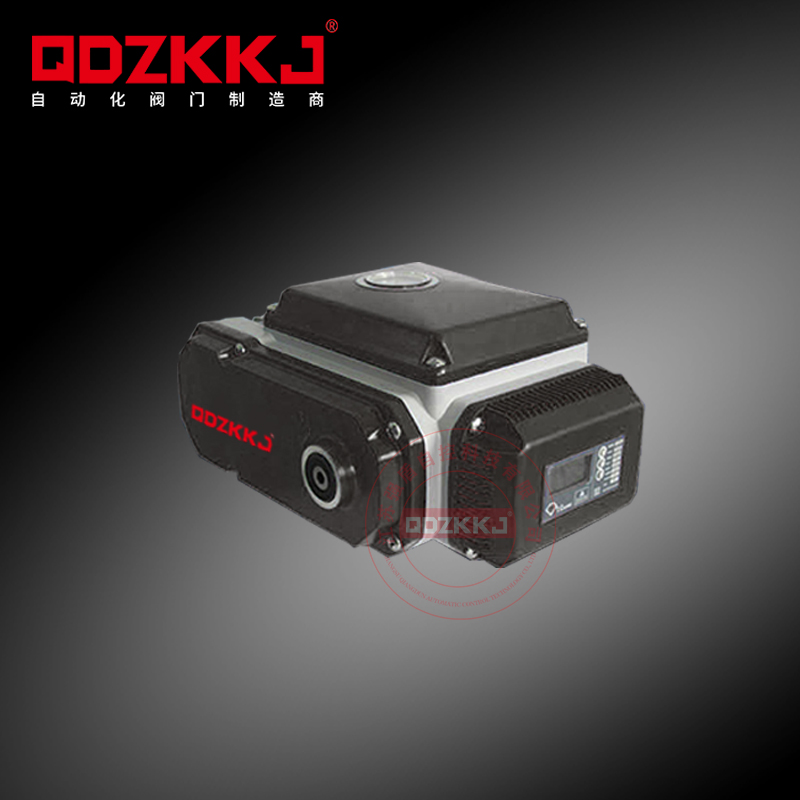

電動執行器 QD-05
掃碼立即購買
產品介紹
電動執行器
產品概述
基本的執行機構用于把閥門驅動至全開或全關的位置。用于控制閥的執行機構能夠精確的使閥門走到任何位置。盡管大部分執行機構都是用于開關閥門，但是如今的執行機構的設計遠遠超出了簡單的開關功能，它們包含了位置感應裝置，力矩感應裝置，電極保護裝置，邏輯控制裝置，數字通訊模塊及PID控制模塊等，而這些裝置全部安裝在一個緊湊的外殼內。
技術參數
□ 1 配套球閥時，閥門的最大扭矩值≤45Nm。球閥長期不動作，其第一次開閥或者關閥的扭矩值的最大值為最大扭矩。或者選用帶彈性密封的球閥。
□ 2 配套蝶閥時，蝶閥的最大扭矩值≤40Nm，因為蝶閥正常安裝后，其扭矩值會增加10-20%左右。
□ 3 直聯型安裝時，由于孔深小于15mm，如果閥門的輸出軸大于15mm則需要切割。
□ 4 如果自己配套支架和聯軸節需注意以下事項：
※ 支架的強度要符合使用要求：執行器在開閥或者關閥切換過程中，支架扭動≤0.2mm。
※ 支架的平行度≤0.5mm。
※ 聯軸節兩端的軸孔加工應保證必要的精度和同心度，目的是最終確保機械回差小于10°，否則會導致執行器無法正常工作。
□ 5 螺釘上應該加裝、彈墊、平墊，建議擰緊后在螺釘四周點密封膠，防止螺釘松動。
□ 6 安裝完成后，應先用手柄驅動裝置開關一次，確認工作正常后，可進行下一步配線連接。
使用環境
□ 本產品可以在室內或者室外使用。
□ 本產品屬于非防爆產品， 請注意避開易燃易爆等環境。
□ 在長期有雨水或者陽光直射的環境下，※需要給執行器加裝保護整個執行器的防護裝置。
□ 注意執行器使用的環境溫度。
□ 安裝時需要考慮預留接線和維修的空間。
□ 在通電時，不能拆開驅動裝置和閥門。
□ 在通電時，不能做配線工程。
□ 絕對禁止落下產品而給產品沖擊，※這引起動作不良。
□ 絕對禁止踏上產品，※這引起驅動裝置故障或人的掉下事故。
□ 雨天或在有水花狀態，※絕對禁止做配線工程。
安全注意
□ 為了長期安全使用本裝置，請提前精讀此說明書以便正確使用。
□ 注意項目是：本產品的規格、使用方法應明確，以防人身安全受到傷害及裝置的損壞。
□ 為了明示危險和損壞的大小，在此把危險內容分為：“警告 ”和“注意 ※ ”。
□ 兩種內容都很重要，請必須遵守。
“警告”：不遵守此標記的內容，可能引起人的死亡和重傷。
“注意 ※ ”：不遵守此標記的內容，可能引起人的輕傷或裝置的損壞。
