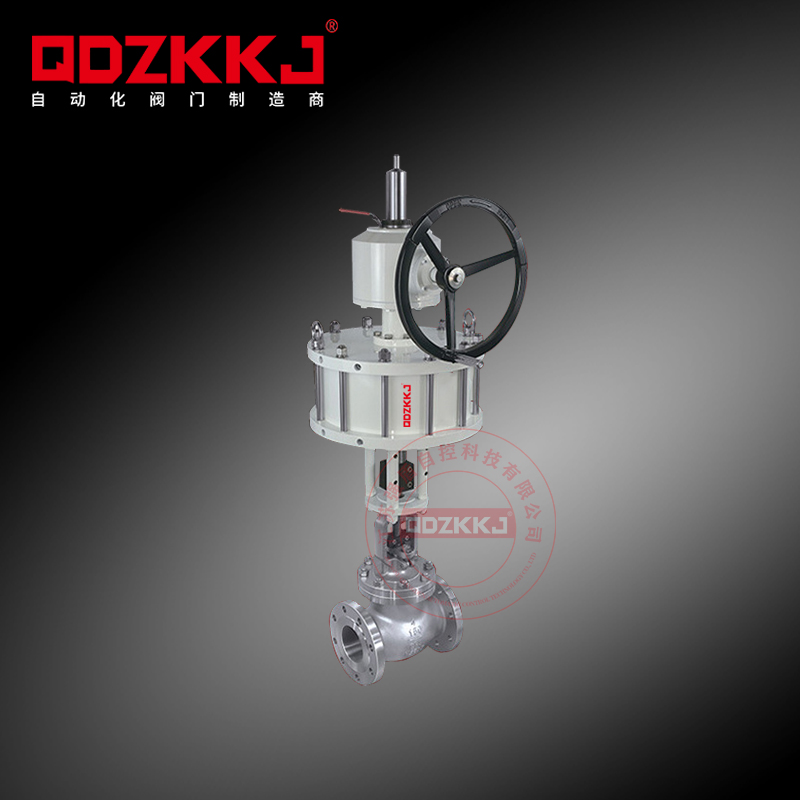

氣動鑄鋼閘閥
產品概述
本公司的Z641H氣動法蘭閘閥是采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。氣動法蘭截止閥結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
產品特點
1、氣動閘閥配有氣動執行機構和手動機構
2、閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍
3、解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病
4、具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象

技術參數

適用介質	適用溫度（℃）	材料
		閥體、閥蓋	閥座、閘板及密封圈	閥桿	填料	氣缸
水、蒸汽、油品等	≤350	不銹鋼304	堆焊鐵基合金	鉻不銹鋼	柔性石墨	無縫鋼管

氣動閘閥 1.6MPa 主要連接尺寸

尺寸	DN	15	20	25	32	40	50
L	mm	130	150	160	180	200	250
H	mm	175	180	210	210	350	358
W	mm	180	180	200	200	200	240



尺寸	DN	65	80	100	125	150	200
L	mm	265	280	300	325	350	400
H	mm	373	435	500	614	674	818
W	mm	240	280	320	360	360	400



尺寸	DN	250	300	350	400	450	500	600
L	mm	450	500	550	600	650	700	800
H	mm	1225	1415	1630	1780	2050	2181	2599
W	mm	450	500	500	600	720	720	720


氣動閘閥 2.5MPa 主要連接尺寸

尺寸	DN	15	20	25	32	40	50
L	mm	130	150	160	180	200	250
H	mm	175	180	210	210	350	358
W	mm	180	180	200	200	200	240



尺寸	DN	65	80	100	125	150	200
L	mm	265	280	300	325	350	400
H	mm	373	435	500	614	674	818
W	mm	240	280	320	360	360	400




尺寸	DN	250	300	350	400	450	500	600
L	mm	450	500	550	600	650	700	800
H	mm	1225	1415	1630	1780	2050	2181	2599
W	mm	450	500	500	600	720	720	720
